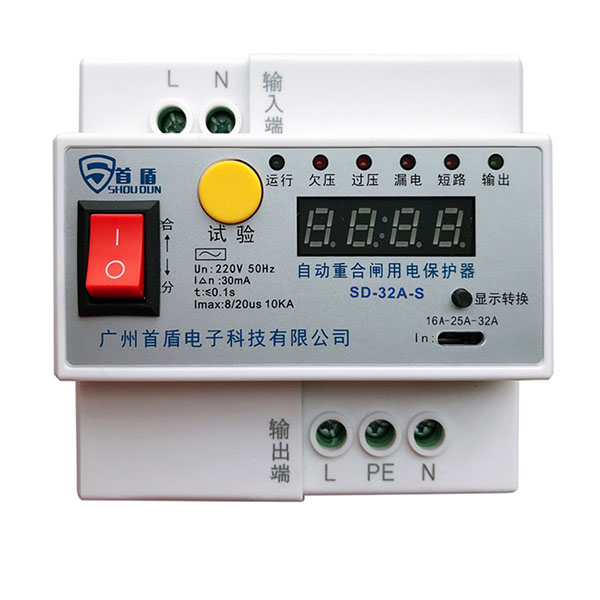

SD系列普通型自動重合閘是利用機械自動化原理，結合現代電子技術研制成功的新一代高科技安全用電產品，具有過電壓、欠電壓、過流/短路、漏電等主要電氣故障的保護功能，并具有電壓和跳閘次數顯示，故障識別、故障指示、合閘前電壓檢測、故障檢測、過載延時、自動重合閘、遠程監控、在線修改參數及軟件升級等功能。防雷型自動重合閘具有現有漏電保護開關/空氣開關的所有功能，并引入了大型專業設備的“自動重合閘”功能，在性能及可靠性方面也有大幅度的提高。
SD系列普通型自動重合閘通過MCU控制主開關閉合前，對供電電壓、設備漏電或負載短路故障進行檢測。在運行過程中，能對供電電壓和過載、短路、漏電等故障進行跟蹤檢測，在出現故障時及時切斷電源，使用電更為安全可靠；同時通過附設的一組指示燈、數碼管和按鈕，能顯示故障情況，現場電壓值，跳閘次數等，為線路檢修提供方便。
產品用途
廣泛地應用于各種環境下的無人值守設備的用電保護或用電防火安全要求高的場合，如移動通信基站、小靈通基站、衛星地面接收站、微波轉發站、程控交換機網絡交換機、寬帶網絡交換機、光端機、通信分接點、通信交換機、信號放大器、電子監控、有線電視放大器、環保系統大氣監測站、氣象遙測站、能源管道遙
測站、安全防火要求較高的場所等。
產品功能
1.短路保護：
自動重合閘在電流大于額定電流的3倍時，自動重合閘用電保護器0.1秒內斷開并顯示短路跳閘次數，保證設備的安全性
2.漏電保護：
線路發生15~30mA的漏電時，自動重合閘在0.1秒內斷開。（漏電不動作電流：15mA漏電動作電流：30mA)
3.過流/載保護：
電流大于額定電流1.15倍時，自動重合閘將此電流的持續時間和大?。蝗绻掷m(xù)時間超過3秒，或期間大于3倍額定電流，自動重合閘即斷開實施保護。
4.過壓保護：
供電電壓高于280V士10V時，自動重合閘斷開。電壓降回正常后，自動重合閘自動合閘通電。
5.欠壓保護：
供電電壓低于150V士10V時，自動重合閘斷開。電壓回升正常后，開關自動合閘，通電運行狀態正常。
6.合閘前檢測：
自動重合閘在合閘前對線路電壓進行檢測，當供電電壓異常過壓、過壓情況時，將封鎖合閘并報警；故障未經排除，則無法合閘通電。當故障排除時，開關將自動合閘通電。
7.自動重合閘特性：（可調試）線路發生瞬間漏電或瞬間沖擊（如雷電\插座跳火等）而可能有危險時，自動重合閘立即斷開，故障過后，線路如是安全，自動重合閘保護開關會自動重新合閘通電。合閘次數為無限次，重復合閘時間分別為30秒、1分鐘、2分鐘、5分鐘、30分鐘、60分鐘至無限次。
8.自動重合閘防雷特性：
自動重合閘防雷部分按C級防雷（T2試驗）要求設計的限壓型電涌保護，可用于電源系統負載設備端的第二級防雷防護，有效防止低壓用電設備遭受雷電過壓的侵入和操作過電壓的干擾，安裝LPZ0B-1或更高的界面。
防雷性能特點：
a.采用標準的組合器件；b.通流能力強，最大達10KV；c.限制電壓低，殘壓小于1.5KV；d.響應時間快，，小于25納秒；e.雙重脫扣裝置，可靠的自身保護。
9.手動通斷性能：
9.1、手動按下試驗按鍵漏電時，零線與火線應同時斷開，無輸出。
30秒自動合閘，自動重合閘用電保護器狀態正常。
9.2、手動關閉電源開關后，兩路繼電器同時斷開，無輸出。通斷動作時間少于0.1秒。重新起動開關電源，兩路同時
輸出。自動重合閘狀態正常.
10.電氣強度：施加1500V、5Hz、5mA、1S下列部位，無閃絡擊穿現象。
產品安裝
（1）將本開關安裝于主機箱內，避免直接雨淋、日曬。
（2）裝重合閘接在斷路器或閘刀開關的下方，電源輸入端，負載接輸出端。
（3）如果重合閘上電源3到5秒后，紅色指示燈亮，表明有相應故障，此時應檢查相應線路。
（4）按重合閘面板標識接入單相電源，特別請注意輸入與輸出不能接反。
（5）自動重合閘在安裝時需注意不要反相，錯相。
